Häny Injeksjonsanlegg

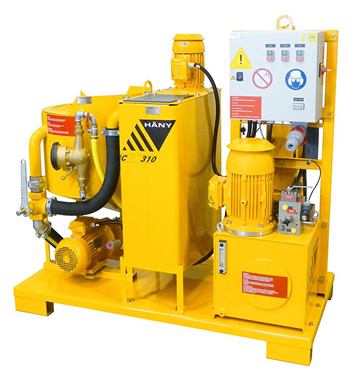

Häny injeksjonsanlegg (Injecto-Compact, IC) er kompakte mikse- og injeksjonsanlegg satt sammen av Hänys standardkomponenter: en kolloidalmikser (HCM), en omrører (HRW) og en injeksjonspumpe (ZMP), montert på en felles ramme med sentralt løftepunkt. Anleggene leveres i flere størrelser, fra IC 310/311/325 via IC 650 til IC 1100 og IC 1400, med kapasitet 1,5–8 m³/t ved inntil 100 bar og nominell effekt 9,1–39,8 kW. For høyere produksjon og bedre kvalitetskontroll finnes anleggene også i halvautomatisk og helautomatisk utførelse.

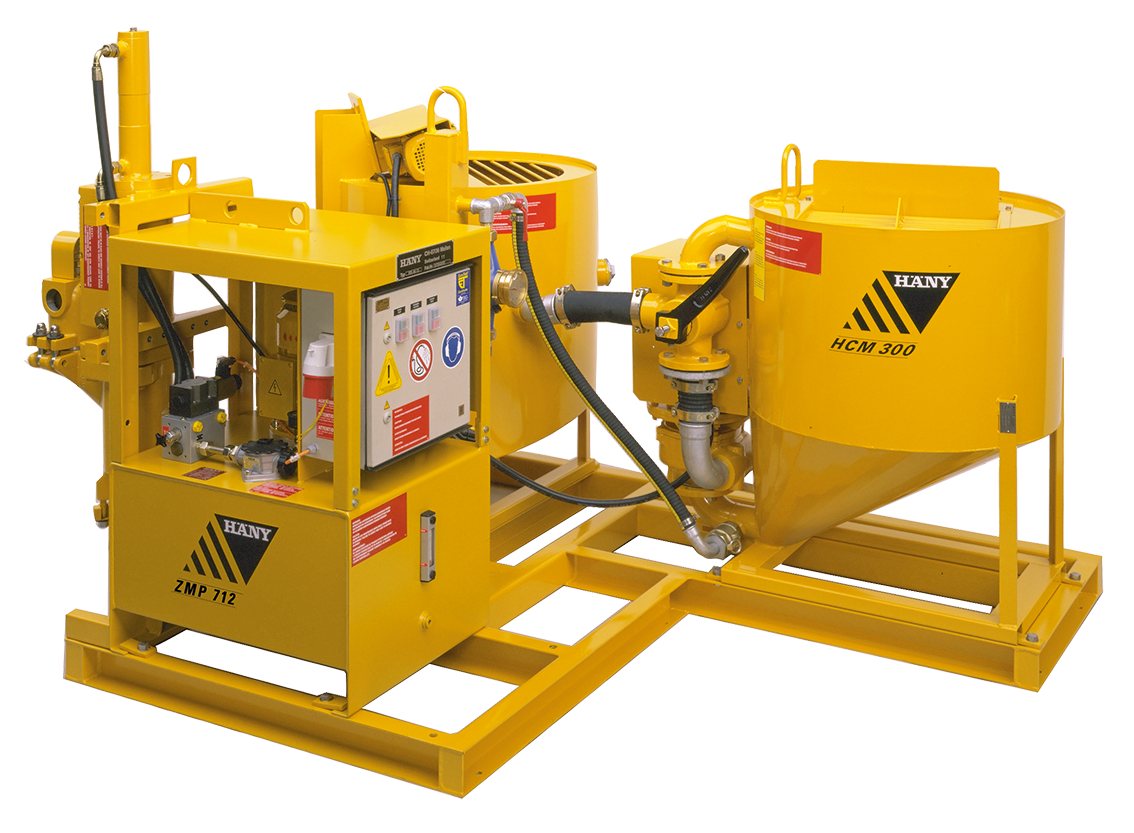

Modellen IC 650/710 kombinerer en mikser med 260 liter nyttbart innhold og sirkulasjonskapasitet 1400 l/min, en omrører med 350 liter og injeksjonspumpen ZMP 710. Ifølge Hänys produktportefølje er dette HCM 300 og HRW 350. Anlegget yter 5 m³/t ved v/c-forhold 1, med maksimalt trykk på 100 bar og maksimal kornstørrelse på 8 mm. Pumpemodulen er enkeltvirkende og kan leveres med stempeldiameter 85, 105 eller 120 mm. Elektrisk tilkobling er 3x 400/460 V, 50/60 Hz, med nominell effekt 17,5/20,0 kW. Vekten er ca. 1180 kg og målene 2365 x 1800 x 1737 mm (L x B x H).

Typiske bruksområder er injeksjon av ankere, jordnagler og spennkabler, samt mansjettrør-, fjell- og kontaktinjeksjon. Anlegget brukes også til å blande og pumpe bentonittsuspensjoner ved rørpressing og mikrotunnelering. Uavhengig av trykkforholdene utføres sugeslaget alltid med høy hastighet, slik at ventilene spyles og tilstopping unngås. Styringen er PLS-basert med slagteller, låsbar hovedbryter og nødstopp, og har av/på for mikser, omrører og pumpe. Som standard leveres manuell trykk- og mengderegulering samt oljenivå- og temperatursensor. Ekstrautstyr omfatter fjernkontroll med 50 m kabel, P/Q-registrering, ekstra blandeenhet (anbefalt ved v/c-forhold under 0,45), automatisk vannmåler 1", trykkavlastningsventil mellom pumpe og omrører, samt lavtrykkspatron.
