Dragon
Turbosol Dragon er en maskin for å sprøyte underjordisk, med 4-hjulsdrift og krabbegir.
- Dobbel stempelpumpe med teoretisk kapasitet 15 m³/h og inntil 80 bar materialtrykk
- Robust teleskopbom i fire seksjoner med stor rekkevidde og god manøvrerbarhet
- Dyse med 360° rotasjon, 240° helling og automatisk børstebevegelse
- Proporsjonal fjernstyring som kan brukes både trådløst og med kabel
- Hydraulisk drevet skruepumpe for pulsasjonsfri dosering, rotor i rustfritt stål og tørrkjøringsbeskyttelse
- Doseringen av akselerator er synkronisert med betongstrømmen
Om Dragon

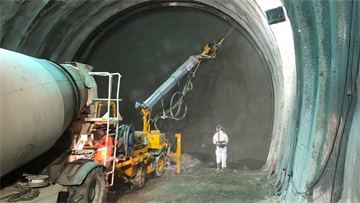

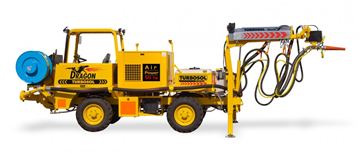

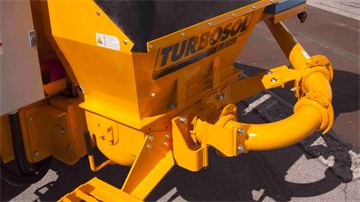

Dragon er en kompakt og allsidig sprøytebetongrigg for arbeid under bakken. Den er praktisk og enkel i bruk, og er ifølge produsenten løsningen for tunneler og stoller med lite og middels tverrsnitt. Maskinen er konstruert for tunge driftsforhold og tåler høy belastning over tid. Betongen mates av en dobbel stempelpumpe med teoretisk kapasitet på 15 m³/h. Pumpesylindrene er Ø 120 mm med 700 mm slaglengde, maks 30 slag, og maksimalt trykk på materialet er 80 bar. Riggen betjenes med proporsjonal fjernstyring som kan brukes både trådløst og med kabel.
Sprøytebom og slanger

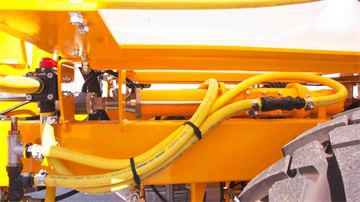

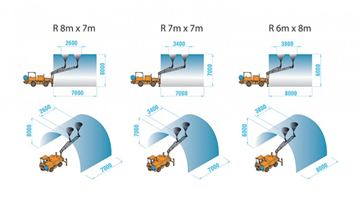

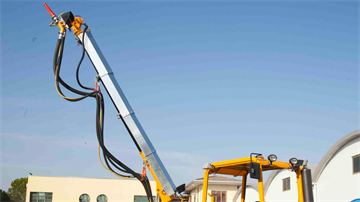

Sprøytebommen er teleskopisk og bygget opp av fire kassedragere i høyfast stål med beskyttelsesdeksel og styrebøssinger for jevn bevegelse. Maksimal sprøyterekkevidde er 8,9 meter vertikalt og 7,1 meter horisontalt, minimum 2,5 og 2,4 meter. Dysen roterer 360° og kan vippes 240°, har automatisk børstebevegelse og er lett å rengjøre. Foran sitter hydrauliske støttebein med akselbeskyttelse. Materialslangen er en høytrykks gummislange på Ø 65 mm, og riggen har egne slanger for luft og kjemikalier i høy kvalitet.
Dosering av akselerator
Doseringspumpen for akselerator er en hydraulisk drevet skruepumpe som gir pulsasjonsfri dosering. Rotoren er i rustfritt stål for å unngå korrosjon, og pumpa har tørrkjøringsbeskyttelse. Den passer for alle typer akselerator, også alkalifrie. Tanken rommer 600 liter og kan økes til 1.000 liter på forespørsel, og den er lett å fylle og bytte. Doseringen er synkronisert med betongstrømmen. Maks doseringsmengde er 16 l/min. Vanntanken rommer 200 liter.
Understell og førerplass
Understellet er et kraftig chassis laget for de tøffeste forholdene i gruver og tunneldrift. Både for- og bakaksel er bærende og styrende med planetnav i hjulnavene, og bakakselen pendler. Riggen har firehjulsdrift og firehjulsstyring med krabbegir, servostyring og hydrostatisk transmisjon med mekanisk girkasse. Dekkene er 12.0/75-18" P.R. 12 TR3. Førerplassen er en åpen FOPS-hytte der førerplassen svinger 180° og gir høy sitteposisjon og god sikt. Arbeidslyset består av to lyskastere på 500 W på sprøytebommen pluss to ekstra lys, og strømkabelen på 50 meter ligger på manuell kabeltrommel.
Flere egenskaper
- Åpen FOPS-hytte med førerplass som svinger 180° og høy sitteposisjon
- Firehjulsdrift og firehjulsstyring med krabbegir og planetnav i hjulnavene
- Arbeidslys 2 × 500 W på sprøytebommen pluss to ekstra lys, og 50 m strømkabel på manuell trommel
